A classificação da caldeira pode basear-se em muitos fatores, como o uso, o combustível, o sistema de queima de combustível, o tipo de disposição, etc. Os tipos comumente conhecidos são caldeiras a carvão pulverizadas, caldeiras de leito fluidizado, caldeiras supercríticas, caldeiras a óleo e a gás. Todos servem a produção industrial e de energia.

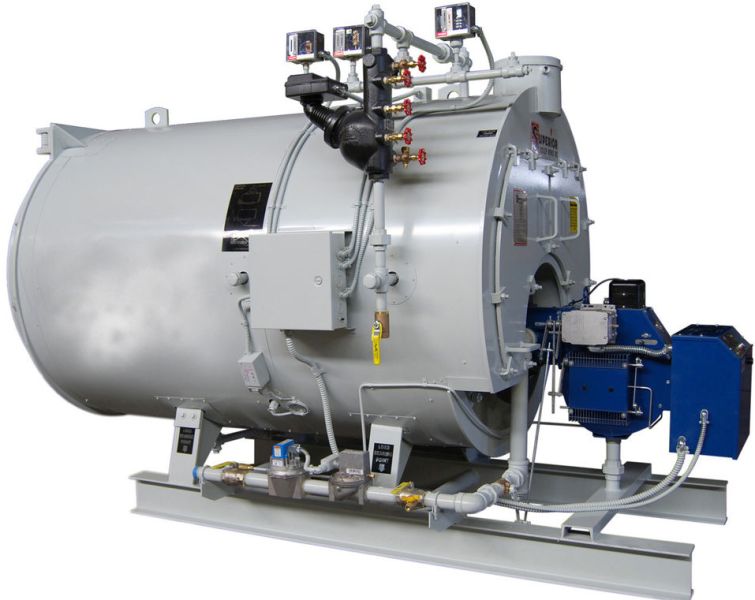

O que é caldeira a vapor?

Uma caldeira pode ser definida como um recipiente fechado no qual a água ou outro fluido é aquecido sob pressão. Este fluido então circula para fora da caldeira para uso em vários processos ou geração de energia. No caso da geração de energia, o vapor é retirado da caldeira a alta pressão e temperatura.

Em 200 AC, um grego chamado Hero projetou uma máquina muito simples que usou o vapor, gerado em uma embarcação aquecida a partir de baixo, para girar uma roda à medida que o vapor escapava através de dois pequenos tubos mantidos diametralmente opostos, ele o chamou de A elopile.

Classificação

De 200 AC até os dias de hoje, ocorreram muitos desenvolvimentos que nos permitem classificar as caldeiras a vapor de diferentes maneiras. Por isso, as caldeiras de geração de vapor podem ser classificadas em várias categorias. O principal objetivo das caldeiras de vapor é gerar vapor e, portanto, a maneira como o vapor é gerado e consumida é a principal categoria. Os dois principais grupos de aplicações de caldeiras são os geradores industriais de vapor e as caldeiras de geração de energia. As caldeiras também são classificadas como caldeiras de tubo de ar e tubo de água.

As caldeiras de tubos de ar quase se tornaram extintas, no entanto, isso pode ser classificado como:

  • Caldeiras de locomotivas, usadas como transporte ferroviário antes do diesel e do motor elétrico.
  • Caldeiras industriais, usadas principalmente para projetos verdes onde o vapor inicial é necessário.
  • Caldeiras de uso doméstico

As caldeiras de tubos de água assumiram o controle quando o tamanho e a capacidade aumentaram. Isso pode ser classificado dependendo do tipo de circulação usado para gerar vapor como:

  • Caldeira de circulação natural
  • Caldeiras de circulação forçada
  • Caldeiras de pressão supercrítica ou caldeiras de circulação zero

Dependendo do tipo de aquecimento adotado nas caldeiras, elas podem ser classificadas como:

  • Caldeiras horizontais
  • Caldeiras multitubulares de fornalha interna
  • Caldeira a vapor
  • Caldeiras multitubulares de fornalha externa
  • Caldeiras escocesas
  • Caldeiras locomotivas
  • Caldeira Lancashire
  • Caldeiras cornuália
  • Incineradores

Destas, as fornalhas que foram predominantemente utilizadas nos primeiros dias das caldeiras de alta capacidade de alta pressão estão sendo substituídas por caldeiras a carvão pulverizado e caldeiras de leito fluidizado. As caldeiras Stoker ainda são projetadas e usadas em poucas aplicações, como indústrias açucareiras, etc. As caldeiras fluidas também estão passando por um rápido desenvolvimento e agora podem ser classificadas como:

  • Caldeiras de cama fluidizada de borbulhagem
  • Caldeiras de leito fluidizado pressurizado
  • Caldeiras de cama fluidizada circulantes.

As caldeiras de maior capacidade são principalmente caldeiras de leito fluidizado circulante devido limitações inerentes em caldeiras de cama borbulhantes.

As caldeiras podem ser classificadas com base no tipo de combustível utilizado como:

  • Caldeiras a carvão
  • Caldeiras a óleo
  • Caldeiras a gás
  • Multi-combustível disparado
  • Caldeiras de resíduos industriais
  • Caldeiras a biomassa

Vários tipos de arranjo são usados ​​pelos designers na concepção da caldeira para atender o requisito final. Assim, as caldeiras são classificadas com base no arranjo como:

  • Caldeiras com suporte superior
  • Parte inferior suportada
  • Caldeiras de embalagem
  • Caldeiras erguidas no campo
  • Caldeiras tipo cilindro
  • Tambor único
  • Tambor bi
  • Três tambores, mas estes estão atualmente fora de uso
  • Tipo de torre ou passe único
  • Acoplado
  • Caldeiras de duas passagens

As caldeiras podem ser classificadas com base no tipo de queima, combustível usado, tipo de construção, tipo de circulação, natureza do projeto do fogo e natureza da aplicação de vapor. Os sistemas de geração de vapor de hoje devem sua confiabilidade e segurança a mais de 125 anos de experiência no projeto, fabricação e operação de caldeiras de tubos de água.
