A classificação das bombas de fluídos hidráulicos baseia-se no padrão de fluxo de fluido através de bombas e fluidos fornecidos por bombas. As bombas podem ser classificadas como fluxo intermitente de bombas de deslocamento positivo e fluxo contínuo de bombas rotodinâmicas ou turbo.

O critério de classificação mais básico para diferenciar as bombas, seja para fins de análise ou para fins comerciais, é o padrão do fluxo de fluido. Existem também outras classificações importantes com base na faixa de potência e na taxa de descarga de fluidos. O fluxo fornecido por uma bomba pode ser intermitente ou contínuo. As bombas com fluxo intermitente são todas as bombas de deslocamento positivo e as bombas com fluxo contínuo são todas as bombas rotodinâmicas. Estas classificações das bombas não terminam aqui, essas duas grandes categorias possuem diferentes tipos de bombas com características variáveis. Para resumir o critério de classificação:

Categorias amplas com base no padrão de fluxo:

Intermitentes – bombas de deslocamento positivo

Contínuas – bombas rotodinâmicas ou turbo

Bombas de deslocamento positivo

O deslocamento positivo, como o nome sugere, está deslocando algo de forma positiva, ou seja, determinada quantidade fixa é deslocada. No caso das bombas de fluido, “algo” flui. O deslocamento positivo de um fluido é um volume fechado do fluido que é movido de uma parte para a outra da máquina. A construção das bombas de deslocamento positivo é tal que as partes móveis, juntamente com as fixas dentro dela, podem formar volumes móveis em rolamentos. Eles abrem de um lado, pegam o fluido, e abra o outro lado, descarregando o fluido.

As bombas de deslocamento positivo podem ainda ser classificadas em subcategorias de acordo com o padrão de movimento das peças fechadas formadoras de volume.

Bombas de deslocamento positivo alternativo

Nas bombas de deslocamento positivo alternativo, a peça móvel que forma o volume fechado para o deslocamento do fluido tem um movimento alternativo. As bombas alternativas são principalmente de dois tipos baseados na parte alternativa.

Bomba de pistão

Bomba de diafragma

Cada tipo dessas bombas de movimento alternativo está disponível com vários recursos diferentes. Diferentes variantes de bombas alternadas de deslocamento positivo são descarga única, descarga dupla, duplex e triplex.

Bombas rotativas de deslocamento positivo

As bombas rotativas de deslocamento positivo possuem peças rotativas que formam a cavidade móvel para transportar o fluido de um lado e descarregando-o no lado. As bombas rotativas de deslocamento positivo são principalmente de dois tipos com base no número de rotores.

Rotor Único

Rotor Múltiplo

Cada um desses dois tipos de bomba rotativa de deslocamento positivo possui bombas disponíveis com diferentes recursos de design. As bombas de parafuso e as bombas de engrenagem são as bombas de deslocamento positivos rotativos mais comuns.

Bombas rotodinâmicas ou turboAs bombas rotodinâmicas ou turbo são semelhantes nas construções que as turbinas hidráulicas apenas o funcionamento é oposto a elas. Bombas turbo tem roda giratória com lâminas ou palhetas fixadas em um eixo rotativo. O fluxo é contínuo através das bombas. Como turbinas, as bombas turbo também são principalmente de dois tipos com base na direção do fluxo.

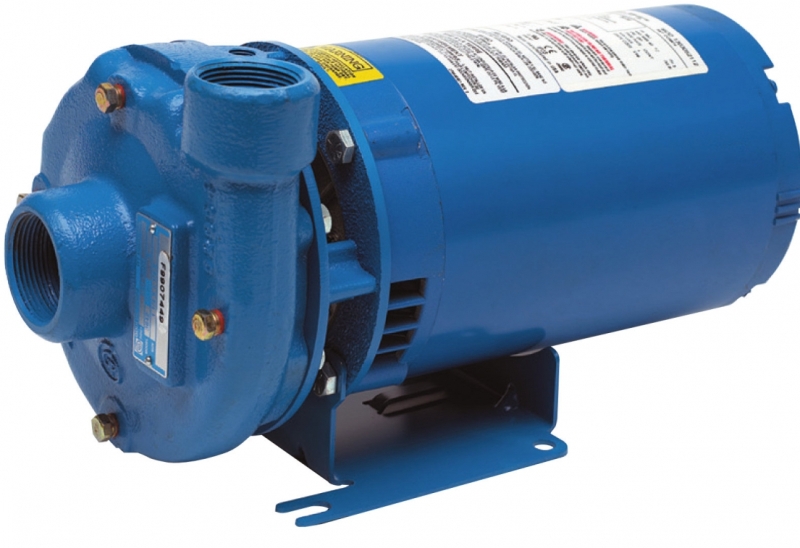

Bombas centrífugas

Bombas de fluxo axial
