As bombas de diafragma possuem um diafragma como parte alternativa. O movimento alternativo deste diafragma produz a ação de bombeamento. O diafragma pode ser acionando por líquido ou ar. Consequentemente, as bombas são chamadas de bombas de membrana operadas hidraulicamente ou operadas a ar.

Construção da bomba de diafragma

As bombas de diafragma têm um diafragma alternativo em uma câmara de líquido em lugar do pistão alternativo dentro de um cilindro para produzir a ação de bombeamento da bomba de deslocamento positivo alternativo. O arranjo das válvulas e seu funcionamento são os mesmos que no pistão ou bombas de êmbolo. A câmara de líquido é formada pelo corpo fixo da bomba e o diafragma é montado em um lado da câmara. O diafragma é acoplado a uma peça de atuação que move o diafragma.Como a bomba de diafragma trabalha

Com a ação dos atuadores, o diafragma se agacha dentro e fora da câmara de líquido. Quando o diafragma se projeta para fora da câmara de líquido, o volume da câmara aumenta e a pressão dentro da câmara diminui, fazendo com que a válvula de entrada abra e o líquido é retirado de dentro da câmara. Quando o diafragma se projeta na câmara, o volume da câmara diminui e aumenta a pressão que abre a válvula de saída e o líquido é bombeado para fora da câmara. O diafragma não tem nenhum movimento de fricção com a câmara, portanto, não há necessidade de nenhum vedante ou forro.

O movimento do diafragma pode ser obtido por êmbolo hidráulico ou por pressão de ar. Com base no tipo de atuação do diafragma, as bombas são de dois tipos, bombas de diafragma operadas hidraulicamente ou a ar.

Bomba de diafragma de operação hidráulica

O diafragma é alternado pela ação do fluido hidráulico e o próprio fluido é bombeado por um pistão alternativo. Assim, uma bomba de pistão faz funcionar a outra bomba de diafragma. O diafragma conduz o fluido hidráulico de um lado e o líquido a ser bombeado do outro lado. O pistão bombeia o fluido que move o diafragma e, por sua vez, bombeia o líquido do outro lado. Este arranjo evita qualquer contato entre o elemento de bombeamento e o líquido bombeado. Isso evita vazamentos e torna a bomba adequada para lidar com líquidos caros, explosivos ou tóxicos.

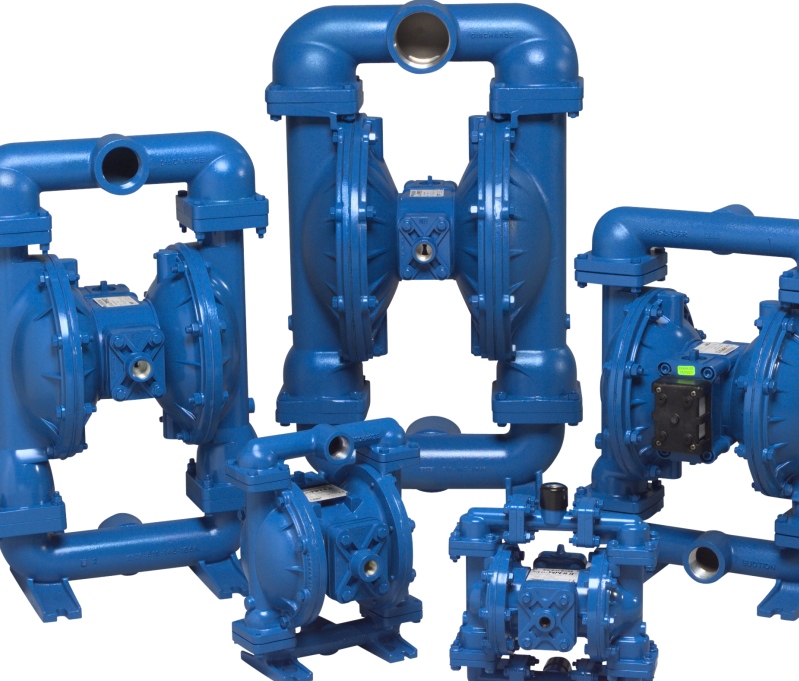

Bombas de diafragma operadas a ar

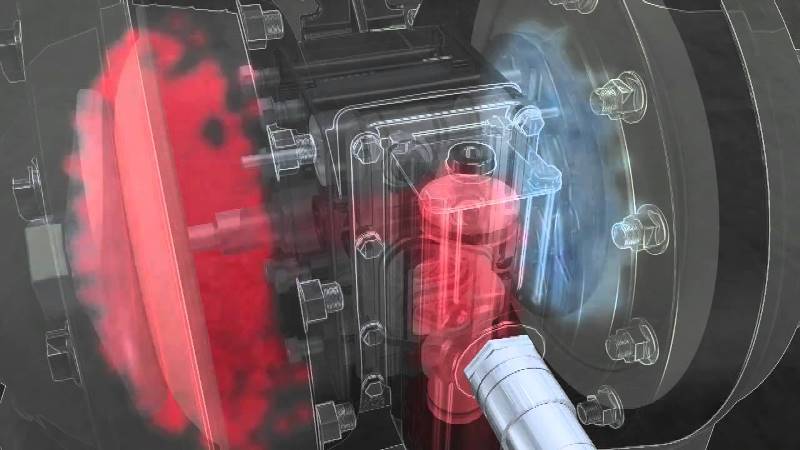

As bombas de diafragma operadas a ar têm duas câmaras, cada uma é dividida em duas partes por diafragmas flexíveis. O lado líquido de ambas as câmaras, de entrada e saída, possui válvulas que não deixam retornar o líquido. Os centros dos dois diafragmas estão interligados com uma haste rígida. Existe um fornecimento de ar pressurizado que é controlado por um sistema de válvulas. Ao mesmo tempo, permite que o ar entre na câmara de ar e escape da outra câmara.A câmara que recebe o ar que empurra a válvula de saída completa do fluido e a outra câmara absorve o fluido através da válvula de entrada. Depois de atingir a extremidade do curso, a válvula de controle de ar reverte à direção do fluxo de ar nas câmaras de ar, inviabilizando o fluxo do líquido nas câmaras líquidas. Esta configuração cria uma bomba de dupla ação.

A construção de bombas de diafragma é tal que não há contato direto entre a fonte de energia e o líquido a ser bombeado. Além disso, não há movimento de fricção entre os elementos da câmara de bombeamento. Assim, a bomba de diafragma não requer vedações, há menos possibilidade de vazamento e contaminação do líquido e também não haverá calor gerado devido à fricção. Todas estas propriedades das bombas de diafragma as tornam adequadas e confiáveis ​​para bombear líquidos corrosivos, abrasivos, viscosos, tóxicos e inflamáveis ​​de forma segura.
