Engrenagens desempenham um papel proeminente na transmissão de energia mecânica. A fabricação de engrenagens é uma área muito interessante que envolve várias metodologias e que varia com o tipo de engrenagens a serem produzidas. Este artigo descreve os vários métodos e metodologias de fabricação para cada tipo.

Fabricação de engrenagens

A fabricação de engrenagens basicamente é categorizada com base no tipo de equipamento a ser fabricado. Os tipos de engrenagens podem ser classificados da seguinte forma:

Reta

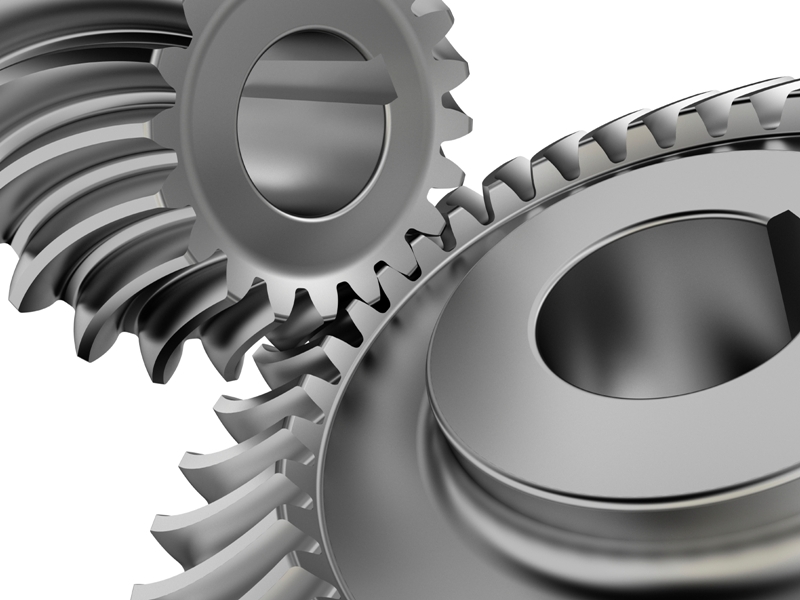

Helicoidal

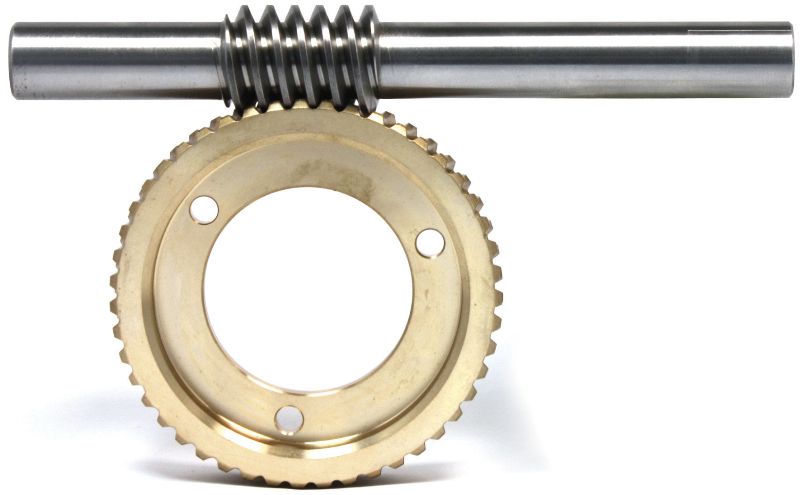

Parafuso de rosca sem fim

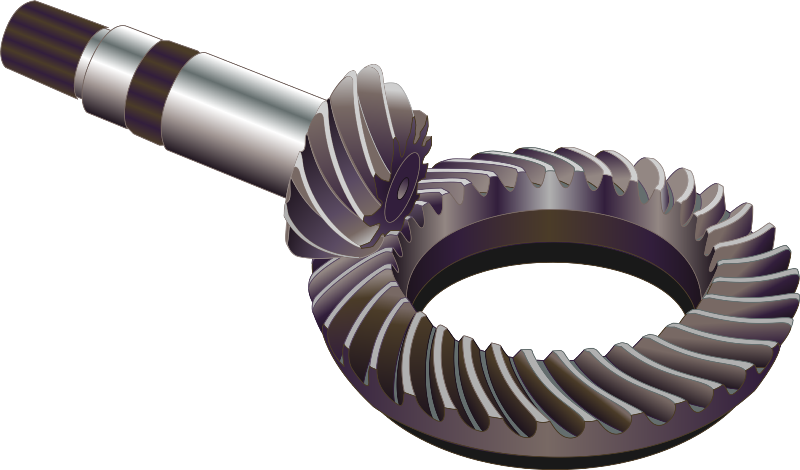

Engrenagens de cônicas

A metodologia de fabricação envolvida na confecção dos tipos acima de engrenagens define os tipos de máquinas a serem utilizadas. Os vários métodos de produção para produzir as engrenagens acima mencionadas por usinagem são os seguintes.

(A) Fresamento de engrenagens: este é um dos processos iniciais e mais conhecidos de remoção de metais para fazer engrenagens. Este método requer o uso de uma fresadora. Também é de notar que este método pode produzir quase todos os tipos de engrenagens. O método envolve o uso de um cortador de forma, que é passado através da engrenagem em branco para criar a abertura do dente. Este método agora é usado apenas para a fabricação de engrenagens que requerem precisão muito menor. Para corrigi-lo corretamente, esse método está atualmente desatualizado.

(B) Engrenagem de engate: a engrenagem de engate é um processo de geração contínua no qual os flancos de dente da peça de trabalho em constante mudança são formados por arestas de corte igualmente espaçadas da placa. A principal vantagem deste processo é a sua versatilidade para produzir uma variedade de engrenagens, incluindo reta, helicoidal, parafuso de rosca sem fim, serrilhas, estrias, etc. A principal vantagem do método é a maior taxa de produtividade das engrenagens.

(C) Formação da engrenagem: a formação de engrenagens é um processo gerador. O cortador utilizado é praticamente uma engrenagem provida de arestas de corte. A ferramenta é rodada na proporção de velocidade necessária em relação à engrenagem a ser fabricada e qualquer um dos espaços dentados fabricados é formado por um dente de corte completo. Este método pode ser usado para produzir engrenagens de feixe, engrenagens internas, cremalheira, etc com facilidade, o que pode não ter a possibilidade de ser fabricado em engrenagens.

(D) Corte de engrenagens cônicas: o corte por engrenagem cônica é uma área muito especializada no campo do corte de engrenagens. Isso envolve um tipo especial de máquina para cada variedade de engrenagem cônica a ser fabricada. Alguns dos tipos de engrenagem cônica, juntamente com o tipo de máquinas necessárias, são Gleason, Oerlikon, Hypoid, Zerol, etc. Cada tipo de engrenagem cônica é sempre fabricado apenas no tipo correspondente de máquina contra o seu nome. A ferramenta necessária também tende a variar de acordo com o tipo de engrenagem.
