Os paquímetros são pequenos dispositivos mecânicos utilizados para a medição de precisão. Em primeiro lugar, um paquímetro é conhecido como o instrumento mais utilizado no campo da engenharia embora seja um pouco complexo para usá-lo. Saiba como fazer medições usando-os.Introdução

O paquímetro é usado para medir o comprimento de objetos com uma precisão absoluta. É um importante dispositivo de medição para engenheiros, ele consiste em duas escalas – uma escala principal e uma escala vernier ou nônio. É importante conhecer as diferentes partes do paquímetro antes de usá-lo. Saiba mais sobre ele e suas várias peças aqui.

A escala principal dos compassos de calibre vernier mostra a leitura em milímetros, enquanto que a escala do vernier ou nônio é dividida em dez partes iguais e tem uma contagem mínima de 0,1 mm. As leituras de ambas as escalas são importantes para alcançar a leitura final.Leitura do paquímetro

O uso de paquímetro em primeiro lugar pode parecer um pouco difícil; no entanto, com a prática, acaba-se facilmente obtendo conhecimento do funcionamento. Vale frisar que para a leitura do paquímetro é necessária que o usuário faça uma de calibração. A leitura de cada escala é tomada em relação à outra escala. Isso significa que a leitura da escala principal é realizada usando as marcações na escala vernier e vice-versa. Vamos agora entender como as leituras de objetos são feitas usando o paquímetro.

Como as leituras são tomadas?

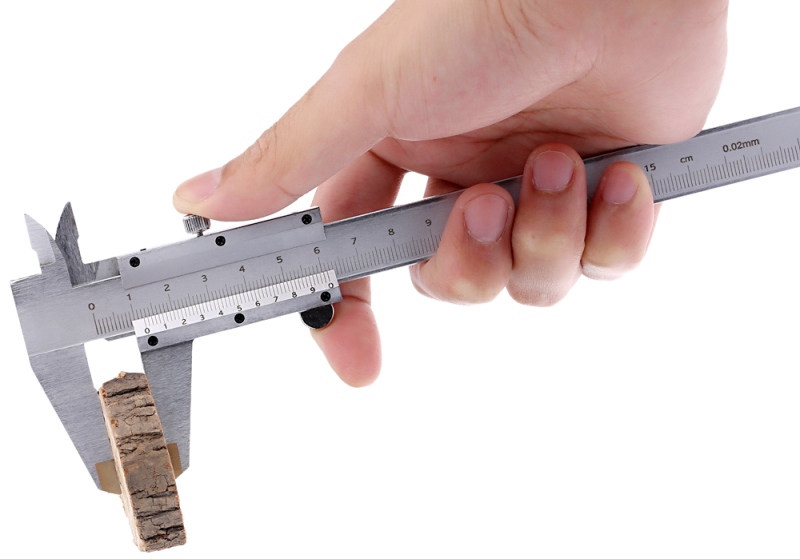

O paquímetro permite leituras com uma precisão de até 0,02 mm. O objeto cujo diâmetro externo deve ser medido é mantido entre os maxilares principais, enquanto o objeto cujo diâmetro interno deve ser medido é colocado na base fixa. A base fixa e a móvel apenas tocam suavemente a superfície do objeto. Isso é feito movendo a escala vernier.

A leitura da escala principal é tomada onde o trecho apenas à esquerda da escala vernier coincide com a marcação na escala principal. Considerando que a medida da escala vernier é tomada observando a divisão na escala vernier que se alinha exatamente com a da escala principal.
