Aqui mostremos as várias partes da válvula solenoide e as suas funções.

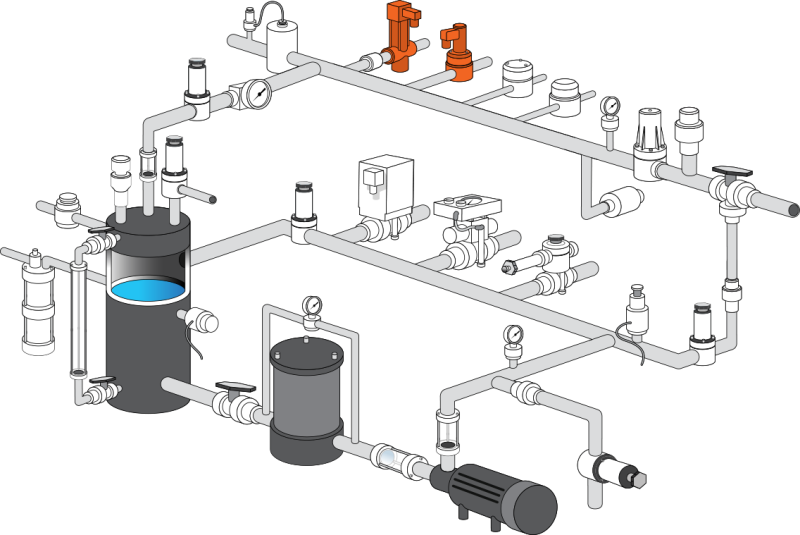

1) Corpo da válvula: o corpo da válvula à qual a válvula solenoide está conectada. A válvula geralmente está conectada na tubulação de fluxo do processo para controlar o fluxo de certo fluido como líquido ou ar. Normalmente, o fluxo da válvula é controlado pela alça, mas, no caso da válvula automática, a válvula solenoide está conectada à válvula.

2) Porta de entrada da válvula: esta é a porta através da qual o fluido entra dentro da válvula automática e daqui pode ir para o processo final.

3) Porta de saída: o fluido que é permitido passar pela válvula automática sai da válvula através da porta de saída. A válvula solenoide controla o fluxo do fluido da entrada para a porta de saída. A porta de saída é eventualmente conectada ao processo onde o fluido é necessário.

4) Bobina / Solenoide: este é o corpo da bobina de solenoide. O corpo da bobina de solenoide é de forma cilíndrica, e é oco por dentro. O corpo é coberto com cobertura de aço e tem acabamento metálico. Dentro da válvula solenoide existe uma bobina de solenoide.

5) Enrolamentos da bobina: o solenoide consiste em várias voltas do fio esmaltado enrolado ao redor de um material ferromagnético como aço ou ferro. A bobina forma a forma do cilindro oco. Externamente, esta bobina é coberta com a cobertura de aço e dentro da parte oca existe um êmbolo ou o pistão, cujo movimento dentro do espaço oco é controlado pela mola.

6) Fios de ligação: são conexões externas da válvula solenoide que estão ligadas à alimentação elétrica. A corrente é fornecida à válvula solenoide a partir desses fios. Quando a válvula solenoide é energizada, a corrente flui através desses fios para a válvula solenoide e quando a válvula solenoide é desenergizada e o fluxo de corrente para.

7) Misturador ou pistão: esta é a peça metálica redonda sólida cilíndrica em forma e coloca na porção oca da válvula solenoide. Quando a corrente elétrica é passada através da válvula solenoide, o campo magnético é gerado dentro do espaço oco. Devido a isso, o êmbolo tende a se mover verticalmente no espaço oco. Quando a corrente elétrica é parada para a válvula solenoide, o campo magnético é parado e o êmbolo permanece o local existente devido à força da mola.

8) Mola: o êmbolo move-se dentro do espaço oco devido à ação do campo magnético contra a ação da mola. O campo magnético gerado dentro da válvula solenoide tende a mover o êmbolo, mas a mola tende a parar o movimento do êmbolo sempre na mesma posição. Esta ação da mola contra o campo magnético ajuda a manter o êmbolo na posição em que o fluxo de corrente para a válvula de solenoide. A mola realiza uma ação muito crucial dentro do espaço oco. Por um lado, o êmbolo está na posição vertical, de modo que a mola ajuda a mantê-lo na posição desejada em vez de permitir que o êmbolo caia para o fundo devido à gravidade quando a corrente faz a válvula solenoide ficar parada. Em segundo lugar, A mola também impede o movimento do êmbolo devido à força do fluido que flui através do corpo da válvula. Se a mola não estivesse lá, o êmbolo subiria quando o fluido estivesse presente e seria deslocado para baixo quando o fluido não estivesse lá. Assim, a mola realmente força o êmbolo a controlar o fluido. Permite o movimento do êmbolo apenas na medida em que a corrente elétrica está fluindo através da válvula solenoide.

9) Orifício: o orifício é uma parte importante da válvula, porém o fluido está correndo. É a conexão entre a entrada e a porta de saída. O fluxo de fluido da entrada para a porta de saída ocorre a partir desta porta. Nas válvulas ordinárias, esta porta é coberta com o disco de válvula na parte inferior da haste da válvula à qual a alça está conectada. Assim, em válvulas ordinárias, a abertura do orifício é controlada pela alça, mas no caso das válvulas de solenoide, a abertura do orifício é controlada pelo êmbolo. O movimento do êmbolo é, por sua vez, controlado pela mola e pela corrente que flui através da válvula solenoide.

Se a corrente que passa pela válvula de solenoide é constante, a posição do êmbolo e, portanto, a abertura do orifício permanecem constantes. Se o sensor perceber que é necessário mais fluxo do fluido, ele permite o aumento da corrente que passa através da válvula solenoide, o que cria mais campo magnético e mais movimento ascendente do êmbolo. Isto leva a uma maior abertura do orifício e mais fluxo do fluido da entrada para a saída. Se o fluxo de fluido requerido for menor, o sensor permite a passagem da menor corrente para a válvula solenoide. Quando o sensor percebe que o fluido não é mais necessário no processo, ele para completamente o fluxo da corrente para a válvula solenoide.

Trabalho da válvula solenoide

Inicialmente, o sensor detecta o processo em direção ao lado de saída da válvula solenoide. Quando percebe que é necessária certa quantidade do fluxo do fluido, ele permite que a corrente passe através da válvula solenoide. Devido a isso, a válvula é energizada e o campo magnético é gerado, o que desencadeia o movimento do êmbolo contra a ação da mola. Devido a isso, o êmbolo move-se na direção ascendente, o que permite a abertura do orifício. Neste momento, o fluxo do fluido é permitido desde a entrada até a saída.

Quando o sensor percebe que o fluido não é mais necessário no processo, ele para completamente o fluxo da corrente para a válvula solenoide. Devido a isso, a válvula solenoide é desenergizada e o êmbolo atinge a posição mais baixa e fecha completamente o orifício, interrompendo assim o fluxo de fluido da entrada para a abertura de saída.

Desta forma, a bobina de solenoide opera a válvula como se fosse operada pelo ser humano. Quando o fluxo de certa quantidade de fluido é necessário, ele abre a válvula na extensão requerida e, quando o fluxo não é necessário, fecha completamente a válvula.

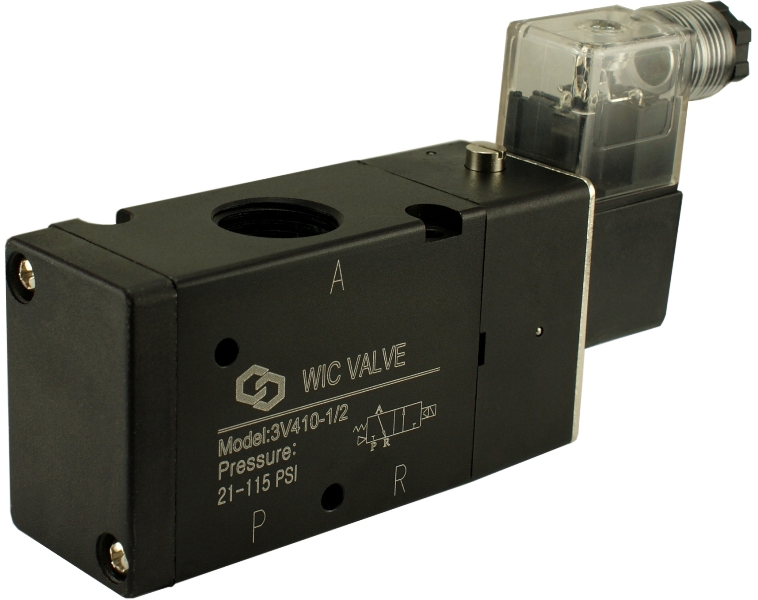

Tipos de válvulas solenoides

A válvula solenoide explicada acima é a válvula solenoide de duas vias, uma vez que possui apenas duas portas. Isso também é chamado de válvula de solenoide de duas vias de atuação direta. Existem também válvulas de solenoide de três vias e de direcionamento direto usadas para diferentes aplicações
