O termo “pneumático” esta relacionada ao ar, ou seja, os cilindros pneumáticos usam diferenciais de pressão de ar para produzir força e movimento, resultando em trabalho mecânico.

Como funcionam os cilindros pneumáticos

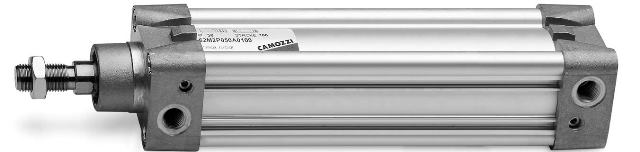

A energia mecânica da força aplicada ou a energia cinética do movimento. Dentro do cilindro, duas câmaras são mantidas com pressões de ar diferentes. Um pistão, às vezes chamado de haste, preso à parede divisória, é posto em movimento quando o volume de ar das câmaras muda em resposta à pressão relativa das duas câmaras. Pelo menos uma das câmaras é conectada a uma porta que permite o fluxo de ar para dentro e para fora do cilindro.cilindro pneumático

Características dos cilindros pneumáticos

Câmaras pneumáticas diferentes terão especificações operacionais diferentes. Há duas características específicas do cilindro, que é a distância entre as posições do pistão completamente estendido e totalmente retraído, e a faixa de pressão operacional. A faixa de pressão reflete a quantidade mínima de pressão necessária para acionar o cilindro e a pressão máxima que o cilindro pode conter com segurança, e determina a quantidade e a natureza do trabalho que o cilindro consegue executar. Outra característica importante são as opções de montagens para o dispositivo, que em última análise, determinam como o cilindro pode ser incorporado em um sistema mecânico maior.

Função dos cilindros pneumáticos

Na maioria dos casos, a ação imediata de um cilindro de ar é proporcionada por uma unidade de pistão, e assim, em última análise, a função de toda a máquina pode ser operada ou acionada pelo movimento do pistão. Sistemas pneumáticos podem empurrar e puxar, levantar objetos, abrir e fechar portas, remover e posicionar peças na fabricação e produzir uma ação de fixação. Os cilindros de ar aparecem frequentemente em materiais de manuseio e processamento e em sistemas de segurança onde vedações herméticas são necessárias.

Tipos de cilindros pneumáticos

A principal distinção entre os cilindros pneumáticos é se são cilindros de simples efeito (SAC) ou de dupla ação (DAC). Os modelos de cilindros de efeito simples usam a força da pressão de ar para mover uma haste em uma única direção, geralmente longe do cilindro. Nestes mecanismos, uma mola retorna o pistão à posição original quando a pressão do ar é liberada. Nos cilindros de dupla ação, a pressão do ar é usada em ambos os cursos de extensão e retração, permitindo a operação detalhada em ambas as direções. Os cilindros DAC têm duas portas, uma para cada controle de curso.
