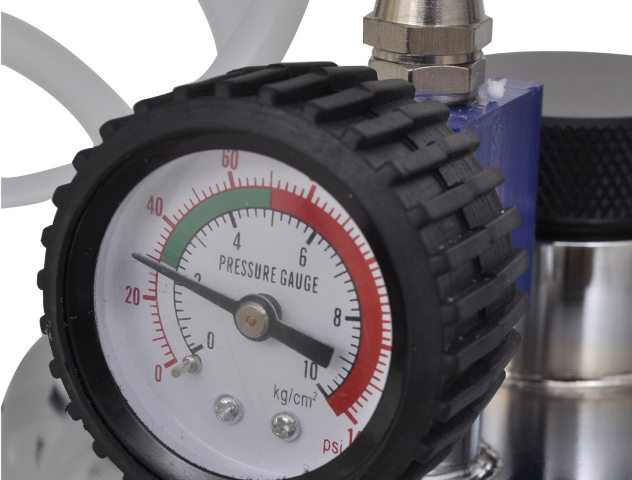

Um manômetro de pressão de ar é um instrumento usado para medir a pressão. Ele é usado em sistemas pneumáticos, como compressores de ar, cilindros de ar, suprimentos de ar e sistemas de enchimento. É um equipamento útil para monitorar e testar sistemas pneumáticos. Um manômetro de pressão de ar pode medir a pressão pneumática e a pressão hidráulica de gases, ar comprimido e de fluidos de baixa viscosidade não agressivos.

Sistemas pneumáticos e hidráulicos

Os sistemas pneumáticos e hidráulicos usam o poder de fluido para operar. No sistema pneumático, os gases comprimidos são usados. Em sistemas hidráulicos, os líquidos relativamente incompressíveis, como óleos são usados. O gás em um sistema pneumático absorve a força enquanto o líquido transfere diretamente a força. A fim de controlar, monitorar e testar a pressão nestes tipos de sistemas é utilizado um instrumento medidor de pressão de ar.medidor de pressão de ar em um sistema pneumáticoExiste a pressão absoluta e a pressão manométrica. A pressão absoluta é medida a zero contra o vácuo perfeito. A pressão de manométrica, ou pressão de calibre, é medida como uma referência para a pressão ambiental barométrica. Isto significa que a pressão manométrica é igual à pressão absoluta menos a pressão atmosférica. Existem diferentes unidades com que a pressão é medida. Trata-se de bar, pascal (Pa), a atmosfera técnica (at), atmosfera (atm) e libra-força por polegada quadrada ou libra por polegada quadrada (psi).

O elemento principal do manômetro é o tubo de bordão. O tubo de bordão é um tubo oco selado em uma extremidade que é flexionado quando a pressão é aplicada. Uma vez que este tubo se dobra em uma forma quase circular, quando a pressão é aplicada, o comportamento natural do tubo é tentar se endireitar, forçando o ar a sair do tubo. Devido a este movimento do tubo, que está ligado a um movimento engrenado, e com a ajuda de pequenas engrenagens, o ponteiro indica a pressão no mostrador do indicador.

Esta é a ideia básica do indicador. É um mecanismo muito simples e, como é de conhecimento geral, as soluções mais simples são geralmente as melhores. Existem indicadores melhorados, mas que ainda são baseadas neste princípio. A melhoria é na precisão do visor onde os mostradores digitais são implementados. Para escolher um manômetro de pressão de ar, em primeiro lugar, devem ser considerados o alcance e a precisão do instrumento. Outras características importantes são os materiais com o qual são construídos. Deve-se garantir que ele seja capaz de resistir às condições em que irá atuar.
