O medidor de parafusos micrômetro é usado para medir pequenas dimensões com precisão aguda. O micrômetro é usado para dimensões menores do que as medidas por paquímetros. Ele é um pequeno dispositivo de medição que funciona na base do parafuso.

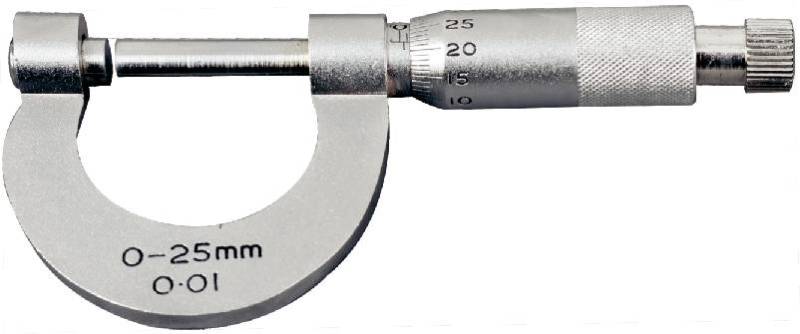

Com uma moldura metálica em forma de U, um medidor de parafusos micrômetro mede mesmo o menor comprimento com precisão aguda.

Usando micrômetro para medir parafuso

Assim como um paquímetro, um medidor de parafuso micrômetro também carrega duas escalas – uma escala principal e uma escala auxiliar. A escala principal é uma escala milimétrica graduada para 0,5 mm, enquanto que a escala auxiliar é dividida em 50 divisões iguais. A escala auxiliar está no pistão do medidor de parafuso e mede o centésimo da medição. Os bicos do medidor são movidos girando o pistão. A escala auxiliar no terminal também é conhecida como a escala rotativa vernier. Além disso, o pistão é tão ajustado com duas voltas do pistão permitirão que os bicos se movam em 1 mm. Isso significa que uma única rotação moverá os bicos somente em 0,50 mm. A escala principal situa-se na parte do medidor de parafuso.

Como é feita a leitura?

Para fazer a leitura usando um micrômetro, o objeto é colocado entre os bicos que são movidos pelo pistão. Um parafuso de trave é usado para ajustar o objeto firmemente entre os bicos. Para uma leitura precisa, o pistão deve ser movido até três cliques serem ouvidos a partir do parafuso trave. Ele garante precisão e também impede que o objeto fique danificado. A leitura da escala principal é tomada considerando a marcação que é visível apenas à esquerda do pistão. As divisões de 0,5 mm que são fornecidas abaixo da escala principal também devem ser consideradas durante a leitura. A leitura da escala auxiliar é tomada observando a marcação no pistão que coincide com a escala principal. Os números de leitura auxiliares seguirão os principais números de leitura da escala na leitura final.

Exemplo 1

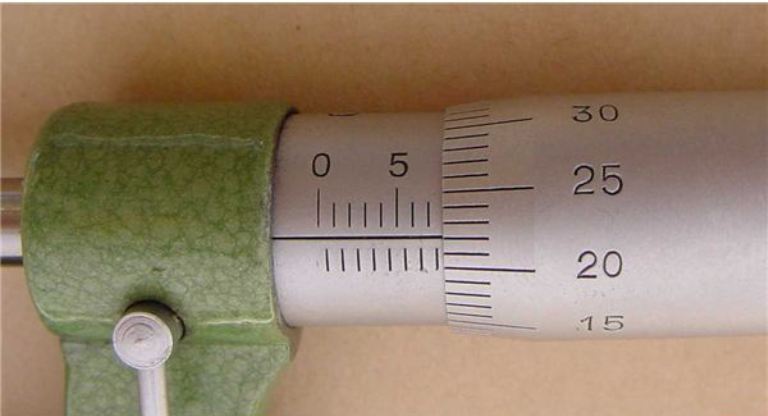

Imagine que as escalas chegaram às posições, como mostrado na figura abaixo, depois que os bicos são mantidos ao redor do objeto. O bloqueio pode ser usado para garantir que as leituras não mudem devido ao movimento do pistão. Na figura, pode-se observar que a marcação na escala principal que é apenas à esquerda do pistão é de 7 mm. No entanto, a divisão da meia escala que é visível abaixo da escala principal não deve ser negligenciada e, portanto, a leitura na escala principal será de 7,5 mm. Para a leitura da escala auxiliar, nota-se que a 22ª divisão na escala do pistão coincide com a escala principal. Assim, a leitura da escala do pistão seria de 0,22 mm. A leitura final será a adição dessas duas leituras, ou seja, 7,5 + 0,22 = 7,72 mm.

Exemplo 2

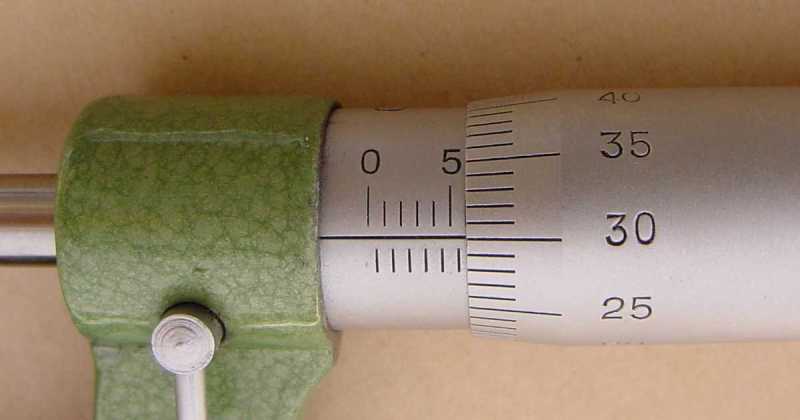

Vamos dar mais um exemplo para entender corretamente. Suponha que as escalas vieram às posições mostradas na figura. A leitura da escala principal seria a marcação que é totalmente visível imediatamente à esquerda do pistão, ou seja, 5,5 mm. Para a leitura auxiliar, a 30ª divisão do pistão coincide com a escala principal e, portanto, sua leitura será de 0,30 mm. A leitura final será a adição das leituras de ambos a escala, isto é, 5.5 + 0.30 = 5.80 mm.
